汽汽引射器是青島高遠熱能動力設備有限公司根據用戶的參數要求，做針對性設計，即一機一設計的產品，這是因?yàn)檎羝强蓧嚎s流體，而汽汽引射器的兩個蒸汽進口和一個出口的參數分別都有三個，即壓力、溫度、流量一共9個參數都會變化，而且其內部工作過程中有時還出現過冷工況和超臨界（激波）問題。雖然我們能夠設計生產噴嘴可調的汽汽引射器，但要做到系列化定型十分困難，再加上用戶有時要求大幅度的變工況調節，使問題更加復雜化。
為了更好地滿足用戶要求，我們一般要求用戶提供參數變化范圍和最常用工況，這樣設計出來的汽汽引射器，能夠達到節能最大化。

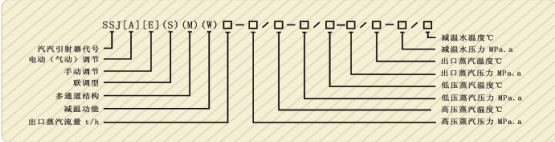

汽汽引射器型號編制說明
項目實例
1、汽汽引射器項目一參數
引射介質 | 壓 力（絕壓） | 溫 度 | 流 量 | 管徑 |
高壓蒸汽 | 4.17MPa | 328.9 ℃ | 20.04t/h | DN100 |
低壓蒸汽 | 0.995MPa | 334 ℃ | 7.29t/h | DN125 |
減溫水 | 2.3MPa | 63 ℃ | 2.67t/h | DN40 |
輸出蒸汽 | 1.8MPa | 207 ℃ | 30t/h | DN200 |
2、汽汽引射器項目二參數：
引射介質 | 壓 力（絕壓） | 溫 度 | 流 量 | 管徑 |
高壓蒸汽 | 3.2MPa | 317 ℃ | 45 t/h | DN300 |
低壓蒸汽 | 0-0.85 MPa | 335 ℃ | 35 t/h | DN400 |
供出蒸汽 | 1.197MPa | 310 ℃ | 80t/h | DN300 |
3、汽汽引射器項目三參數：
引射介質 | 壓 力（絕壓） | 溫 度 | 流 量 | 管徑 |
高壓蒸汽 | 2.3MPa | 318 ℃ | 53t/h | DN200 |
低壓蒸汽 | 0.4 MPa | 317.8 ℃ | 17t/h | DN400 |
供出蒸汽 | 0.7-1.2MPa | 304 ℃ | 70t/h | DN500 |
4、汽汽引射器項目四參數：
引射介質 | 壓 力（絕壓） | 溫 度 | 流 量 | 管徑 |
高壓蒸汽 | 3.53MPa | 435 ℃ | 13.35t/h | DN150 |
低壓蒸汽 | 1.1MPa | 310 ℃ | 7.9t/h | DN250 |
供出蒸汽 | 1.65MPa | 380 ℃ | 21.25t/h | DN200 |
5、汽汽引射器項目五參數：
引射介質 | 壓 力（絕壓） | 溫 度 | 流 量 | 管徑 |
高壓蒸汽 | 3.066MPa | 333.2 ℃ | 36.6t/h | DN150 |
低壓蒸汽 | 1.167MPa | 406 ℃ | 20.4t/h | DN200 |
供出蒸汽 | 1.6MPa | 348 ℃ | 57t/h | DN250 |
