一 前言

輪胎橡膠行業是能源消耗大戶，對空排汽浪費的能量，大得驚人。對于一個中等規模的廠，這方面浪費的價值都超過數千萬。這些能量在工廠內部無法找到回收利用的途徑和目標。在熱力學上，這叫做熵過剩現象。

此前人們一直在探索一些乏汽回收的措施，所有試圖在自身系統中循環利用的措施全部失敗了，因?yàn)槿魏未胧┤绻晃胀鈦?lái)能量，只能使熵增加。這樣不僅不能回收利用，反而導致排放量增加，這是熱力學上的“孤立系統熵增原理”。

可是我們采用汽汽引射器來提升低壓蒸汽的壓力，其動力并不是來自外來能量，而是利用工作蒸汽自身的做功能力，這部分做功能力本來是為了讓蒸汽適應設備要求以節流摩擦的方式浪費掉的，是無額外成本獲得的。而從罐抽取的蒸汽量約等于罐的排放量也是無額外成本獲得的。所以這種回收方案的經濟效益特別顯著，半年即可收回全部投資。

二 技術可行性

以某廠為例，廠內自用汽量約為1230t/d，平均每小時自用50噸左右，而生產過后產生的剩余蒸汽品質均比較低，壓力約為0.1MPa之內，流量約為20-30t/h，工藝上很難再直接利用。

1、乏汽量分析：

根據運行統計數據，系統總失水率約為2/3，其中至少有一半以乏汽形式由0bar罐對空排放，而0bar罐高溫水汽的主要來源是5bar罐，至少占70%，這樣0bar排放乏汽量至少應為：18t/h×2/3×1/2×70%＝4.2t/h

為了提高引射器的工作效率，本方案采取從5bar罐抽汽的方法，截流去向0bar罐的蒸汽，將其工作壓力由原5bar抽低至3bar。采用的高壓汽源為現場提供的1.45MPa.A，196℃蒸汽（正常情況工作蒸汽壓力）。這樣不僅節能，而且由于增加輪胎模具的工作壓差，還可提高勞動生產率。

2、引射計算：

經高遠公司專用設計軟件，計算結果如下：

可知：用16t/h，1.45MPa.A高壓蒸汽抽吸2t/h，0.4MPa.A。可獲得18t/h，0.9MPa.A的中壓蒸汽。如果高壓蒸汽壓力進一步提高，則可回收所有的4.5t/h閃蒸汽。以下姑且以回收2t/h的較低效狀態予以分析介紹。

3、系統簡述：

高壓蒸汽取自分汽包進汽口，低壓蒸汽取自5bar罐，將低壓蒸汽管道引至分汽包附近，用高壓蒸汽抽吸低壓蒸汽，然后將得到的中壓蒸汽輸送到8bar管道供系統用汽（系統流程圖見附頁）。

三 改造工程的投資計算

根據現場具體情況進行投資改造，主要投資為：蒸汽管道、汽汽引射器、閥門儀表及施工費用等。以該廠二條帶除氧器生產線中的一條線為例：

DN150管道長度約300m，投資：300m×1500元/m＝450000元，即45.00萬元，

DN200管道長度約40m，投資：40m×2000元/m＝80000元，即8.00萬元，

即管道總投資約53.00萬元（含管材、保溫、支吊架、人工、輔材、特殊措施費等）

汽汽引射器設備型號：SSJA18-1.45/196-0.4/143-0.9/178，投資：

213000元，即21.30萬元，

閥門儀表等共計：10.00萬元，

設計費（2%）、調試費（3%）、培訓費（2%）等共計：6.35萬元，

合計：90.65萬元。

四、改造投資的效益回收計算

1、總投資計算：

由（三）中改造投資計算可知，一條生產線總投資需要90.65萬元；

二條生產線總投資合計：90.65萬元×2＝181.3萬元。

2、回收乏汽量：

由（二）中技術可行性計算可知：一條生產線可回收低壓蒸汽2t/h。

3、回收蒸汽價值計算：

由于回收的0.3MPa蒸汽價值低于0.8MPa蒸汽，所以其價值應進行如下?lián)Q算：

0.8MPa.g飽和蒸汽焓值為2774kj/kg，5bar罐內0.3MPa.g飽和凝結水焓值605kj/kg，

0.8MPa.g飽和蒸汽可利用焓差為：（2774-605）kj/kg

同理：0.3MPa.g飽和蒸汽可利用焓差為：（2738-605）kj/kg

該廠蒸汽0.8MPa成本價103元/噸，則乏汽價格折算為：

103元/噸×（2738-605) kj/kg/（2774-605）kj/kg＝101.3元/噸。

4、除氧器耗汽增加量計算：

由5bar罐降壓至3bar運行，水溫降低，增加了除氧器用汽量，計算如下：

5bar罐內壓力由0.5MPa.g降至0.3MPa.g，罐內溫度降低約16℃。

每公斤水需額外消耗的焓值為：16℃×4.1868kj/（kg·℃）=67kj/kg。

5bar罐內流向除氧器內的水流量約為6t/h，則每小時需額外消耗的焓值為：

6t/h×67kj/kg=402000kJ/h。

0.8MPa.g飽和蒸汽焓值為2774kj/kg，

除氧器額外消耗的熱量折合0.8MPa.g飽和蒸汽質量為：

402000kj/h÷2774kj/kg＝145kg/h, 即0.145t/h

5、最終，每小時節約成本為：

2t/h×101.3元/t - 0.145t/h×103元/t＝187.7元/h

全年平均生產按8000小時計算，每年可收回投資：

8000h×187.7元/h＝1501600元，即150.16萬元。

以上計算結果為該廠二條帶除氧器生產線中一條線計算，則總計可節約：

150.16萬元×2＝300.32萬元。

即全年節能效益300.32萬元，投資回收期約為7個月。

五 結論

從以上分析知，用汽汽引射器吸收5bar罐蒸汽，方案可行，勢在必行。

試想:全國類似輪胎廠1000余座，其節能潛力在30億以上，的確是鼓舞人心的。

附頁

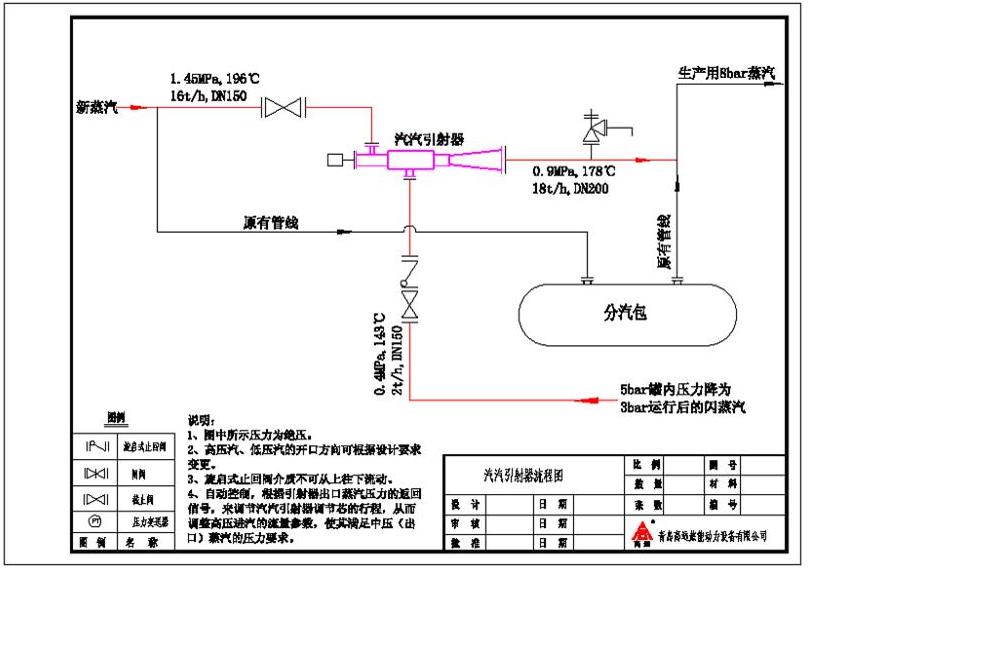

汽汽引射器系統流程示意圖：
